今天這期文章主要是向大家介紹全景視頻實時拼接融合邊緣計算網關對前端攝像頭機位部署方式有哪些拼接結構。

首先得讓大家明白什么是攝像頭的機位？顧名思義就是攝像頭擺放或者安裝的位置，這個就和前端多目全景監控攝像機做的拼接設計結構一樣的道理，位置的擺放也決定的視頻拼接融合的效果和難易程度。

目前市場上最常見的后端全景拼接融合方式主要是前端攝像頭安裝方式有四種，當然不管哪種方式，要做全景視頻實時拼接都需要滿足最基本的兩個條件：1是前端攝像頭必須是定焦鏡頭，2是每個攝像頭之間的監控畫面要有足夠的重合度。

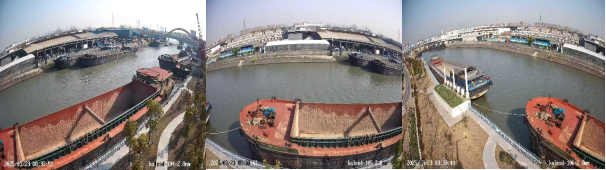

第一種是橫向拼接，要求就是需要拼接融合前端攝像頭根據現場環境部署在橫向一條直線上，這種線性結構能夠拼接融合成180度的水平視角，也是目前最常見的拼接結構。如圖所示：

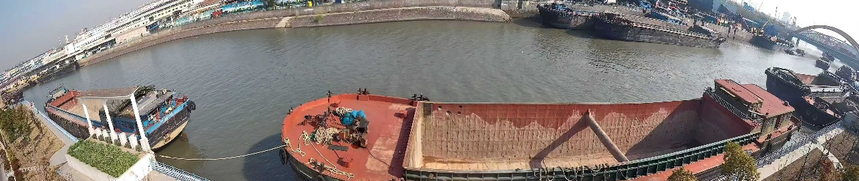

拼接效果如下圖所示：

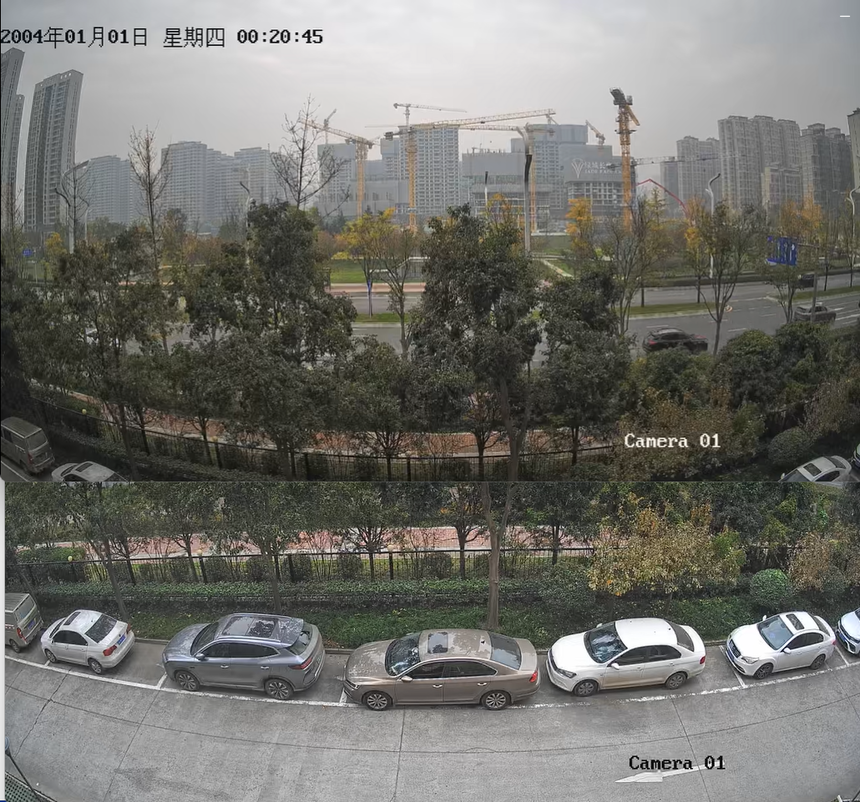

第二種就是縱向拼接，前面第一種是攝像頭橫向排開，而這第二種就是攝像頭縱向一字排開，可以拼接成大垂直視角，就相當于是將橫向拼接的水平視角直接翻轉成垂直視角的角度 。這種結構拼接是對有需要大垂直視角的場景才用的著，當然這種場景也很多。如圖所示：

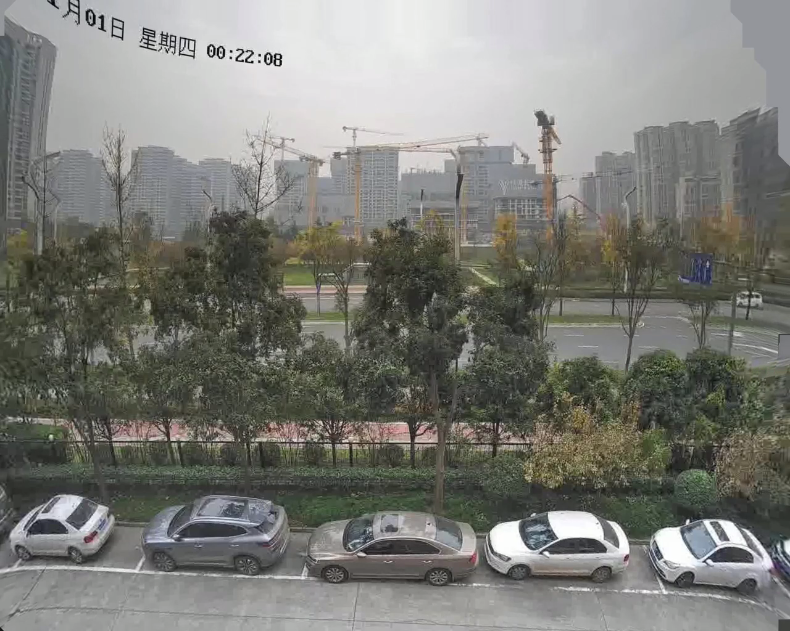

拼接效果如下圖所示：

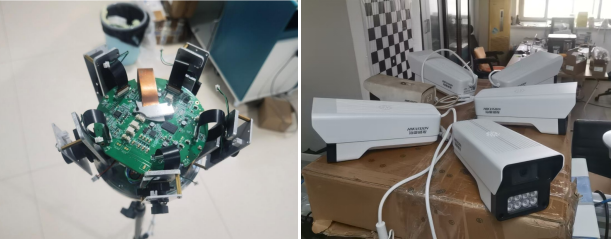

第三種就是環形拼接，這種拼接有兩種，一個是環形外拼，就是攝像頭向圓心外輻射，另一個是環形內拼，攝像頭向圓心拍攝。環形外拼能拼接融合成360度的全景畫面，環形內拼主要是展示拍攝目標物不同角度的細節和輪廓，所以，環形內拼與環形外拼的算法是完全不一樣的，拼接方式也是不一樣的。

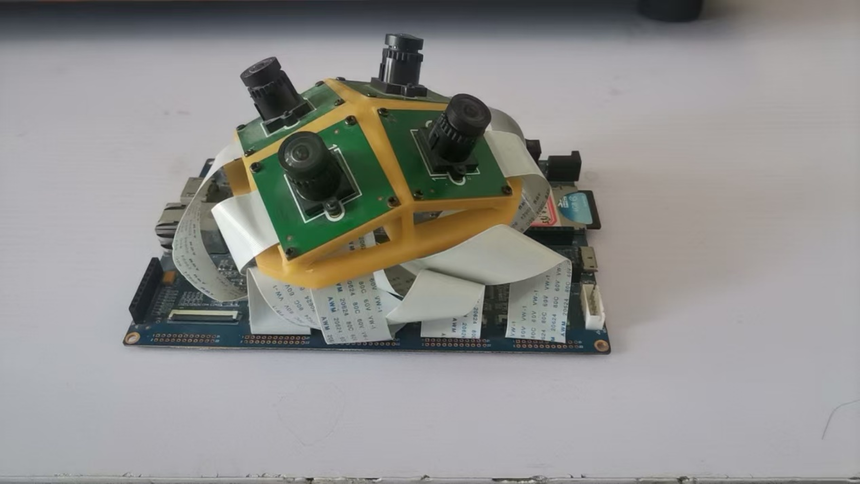

最后第四種就是穹頂形的拼接，這種拼接是所有拼接方式種最復雜的。在這里不作細說講解，到時可以單獨開一期來講這種拼接方式，我會把這種拼接的設計結構貼在文章的末尾。如圖所示：

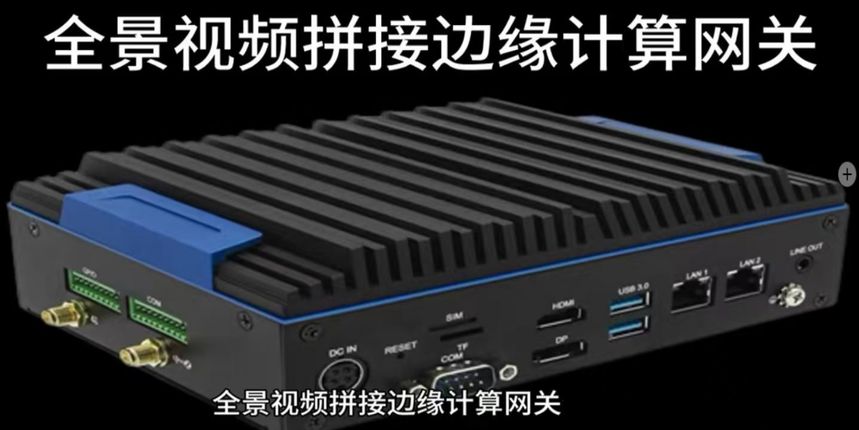

綜上所述的這幾種拼接方式，除了環形內拼和穹頂形拼接外，我們的全景視頻實時拼接融合邊緣計算網關都能對這幾種結構方式進行拼接融合，也完全能滿足大多市場上的需求 ，當然，第四種的拼接方式我們還需要進一步的技術論證和實驗，如果出來效果，也會向大家及時展示
